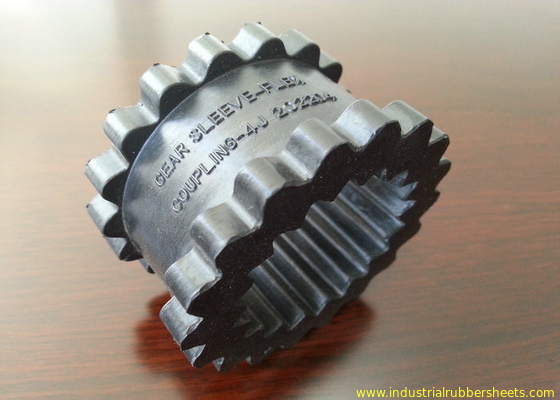

3J - соединение шестерни 14Дж резиновое, соединение полиуретана для для компрессора воздуха винта
| Деталь | 14Дж | 13Дж | 11Дж | 10Дж | 9Дж | 8Дж | 7Дж | 6Дж | 5Дж | 4Дж | 3Дж | ||||||
| ОД (мм) | 333 | 284 | 208 | 179,4 | 152 | 128,6 | 110,4 | 95,3 | 74,6 | 58,7 | 48 |
|
|||||
| ИД (мм) | 193 | 165 | 122,3 | 102 | 87 | 75 | 64,5 | 54,6 | 44 | 34 | 26,5 | ||||||
| Толщина (мм) | 165 | 138 | 101,6 | 87,3 | 76,2 | 63,5 | 55,6 | 47,6 | 39,7 | 31,8 | 25,5 | ||||||
| Кты шестерни (часть) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 20 | 20 | 18 | 18 | ||||||
| Вес (г) | 7550 | 6000 | 1750 | 1210 | 700 | 407 | 262 | 171 | 81 | 40 | 20 |

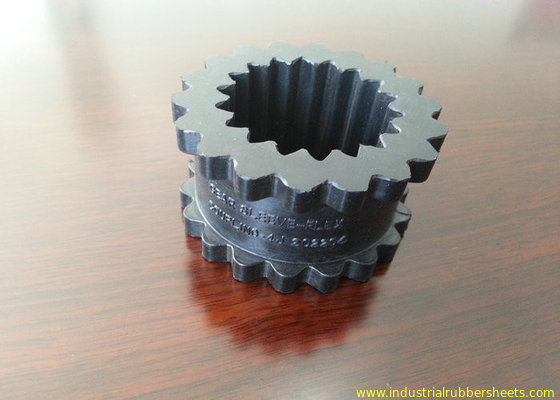

гибкое резиновое соединение шестерни для компрессора воздуха винта
Особенности:
1. Соединения для компрессоров воздуха
2. Серьезные производственные линии
3. Верхнее качество с умеренной ценой
4. Пакет Персоньлизед
5. Обеспеченный ОЭМ, проверенное А&В
Тип поверхность когтя к поверхностному дизайну, имеет функцию защиты, вибрация и удар могут произвести эффективный амортизировать и уменьшить ход в процессе. Тип рукав когтя зубов 2 возмещен в окружном направлении, в зазоре в эластичной фигуре кинкункс инволютного. Когда небольшой отступления в установке, эластичная фигура избегают концентрации напряжений. Смогите эффектно компенсировать осевое, радял и сдвиг углов. Тип эластомера соединения штыря столбца старомодный большого тома, влияния ножниц, легкого для того чтобы повредить, пока тип соединения когтя эластичной фигуры новый только под давлением штранг-прессования, поэтому оно могут выдержать большую нагрузку, лучшее сопротивление носки, более длинный срок службы. И оба уровень установки, и могут быть установленной вертикалью.
Характеристики продуктов соединения серии КДЖ:
1 имеет преимущества простой структуры, стабилизированного представления, стабилизированной деятельности
2 структура 3 компонентов, легкая установка и обслуживание.
3 эпицентр деятельности и эластичная фигура, разнообразие материалы, который нужно выбрать от, обеспечить что все могут работать стабилизированно в различных окружающих средах.
4 используя поверхностный соответствуя тип эпицентр деятельности вала и инволютную упругость когтя дуги, могут избежать концентрации напряжений, эффективной передачи более высокого вращающего момента, более устойчивой к ссадине, более длинному сроку службы.
Небольшая эластичная фигура пусковой площадки 5 протуберанца, может изолировать контакт эпицентра деятельности вала металла в установленном соединении, эффективной изоляции, никакой потребности смазки. Соединение отступления выхода деформация происходит через силу упругости на финише.
сделанный путем инъекций с высококачественными полиэстером или прессформой КСМ/СБР. Оно конструирует и экстренныйый выпуск для всех видов соединения вала металла с очень хорошей работой высокой прочности на растяжение, высокой износоустойчивой, высокой гибкости удельной работы упругой деформации при растяжении, водостойкого, масла устойчивой и превосходной усталости, высокого удара - устойчивый етк. мы имеем прессформы полных наборов и поставляем полный диапасон соединений серии дж шестерни с высококачественным и превосходным опытом. Применитесь ко всем видам промышленного соединения вала металла.
Спецификации:
материал: полиэстер, КСМ/СБР
цвет: желтый, красный, пурпурный, зеленый, черный етк.
поверхность: ровный
прочность на растяжение: 12-55Мпа
твердость: 80-98Шоре а
удлиненность: 400%-650%
плотность: 1.25г/км3
удар упругости: >25%
прочность разрыва: 35-155КН/м
потеря ссадины акрон: <0>
установленное обжатие (22х*70оК): <10>
работая температура: 120оК
нормальный размер для соединения полиуретана:
Шестерня 3Дж, 4Дж, 5Дж, 6Дж, 7Дж, 8Дж, 9Дж, 10Дж, 11Дж
особенная прессформа строения размера согласно чертежам покупателя
*** когда вы дознание, пльс подтверждаете *** номера и количества продукта
