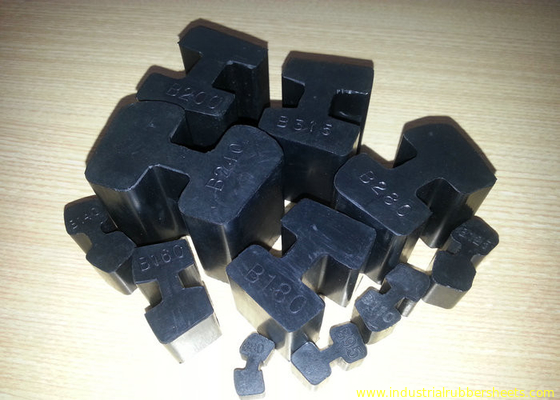

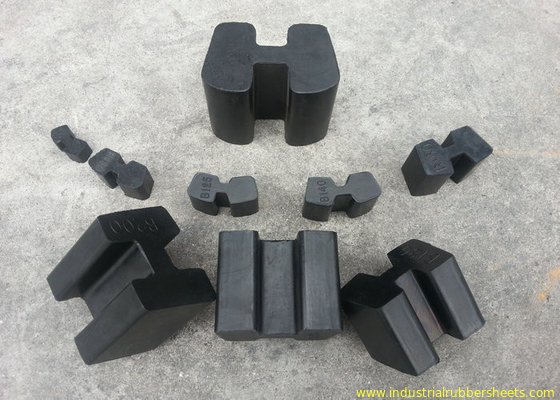

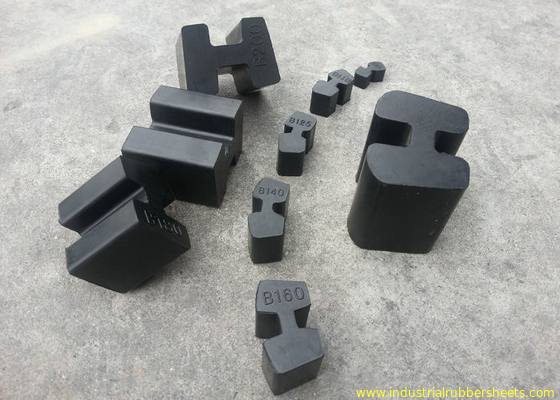

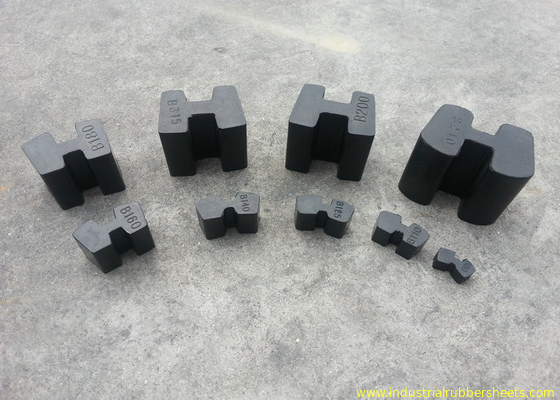

B80 - Резиновое соединение B350, соединение Hb резиновое сделанное с высокомарочным CSM и SBR
сделанный впрыской с высокомарочными полиэфиром или прессформой CSM/SBR. Оно конструирует и экстренныйый выпуск для всех видов соединения вала металла с очень хорошим представлением высокой прочности на растяжение, высокого износоустойчивого, высокого удельная работа упругой деформации при растяжении, упорной воды, смазывает упорный и превосходный резильянс усталости, высокий удар - упорный etc. мы имеем прессформы полных комплектов и поставляем полный диапасон GR, GS, MT, Hb, HRC, l, j NM и шестерни соединений серии с высокомарочным и превосходным опытом. Применитесь к всем видам промышленного соединения вала металла.
Спецификации:
материал: полиэфир, CSM/SBR
цвет: желтый, красный, пурпуровый, зеленый, черный etc.
поверхность: ровный
прочность на растяжение: 12-55Mpa
твердость: 80-98Shore a
удлиненность: 400%-650%
плотность: 1.25g/cm3
удар упругости: >25%
прочность разрыва: 35-155KN/m
потеря ссадины akron: <0>
установленное обжатие (22h*70oC): <10>
работая температура: 120oC
нормальный размер для соединения полиуретана:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
нормальный размер для резинового соединения:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Шестерня 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
специальная прессформа строения размера согласно чертежам покупателя
| Нормальный размер для соединения Hb резинового (mm) | |||||||
| Деталь | A | B | C | D | E | F | Heigh |
| B80 | 21 | 16 | 5 | 3 | 4 | 8 | 9 |
| B95 | 25 | 21 | 8 | 7 | 4,5 | 11 | 12 |
| B110 | 29 | 23 | 8 | 7 | 5 | 11 | 15 |
| B125 | 32 | 27 | 8 | 7 | 5 | 12 | 18 |
| B140 | 35 | 30 | 12 | 8 | 5 | 13 | 22 |
| B160 | 36 | 30 | 12 | 10 | 6 | 17 | 24 |
| B180 | 44 | 37 | 15 | 12 | 9 | 29 | 35 |
| B200 | 48 | 42 | 19 | 17 | 11 | 34 | 43 |
| B240 | 61 | 51 | 17 | 16 | 10 | 39 | 47 |
| B280 | 52 | 42 | 16 | 12 | 11 | 31 | 39 |
| B315 | 48 | 43 | 18 | 18 | 11 | 34 | 41 |
| B350 | 60 | 45 | 18 | 15 | 11 | 47 | 46 |
