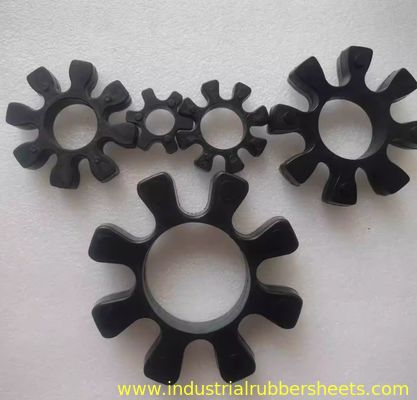

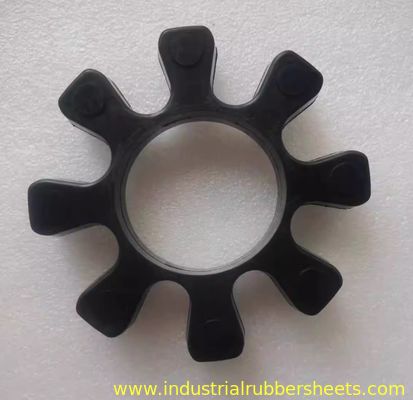

Настраиваемая резиновая муфта для соединительной крестовины в R82 OD78 мм x ID31 мм x T18 мм черного цвета

Настраиваемая резиновая муфта для соединительной звездочки в R82 OD78 мм x ID31 мм x T18 мм, черного цвета

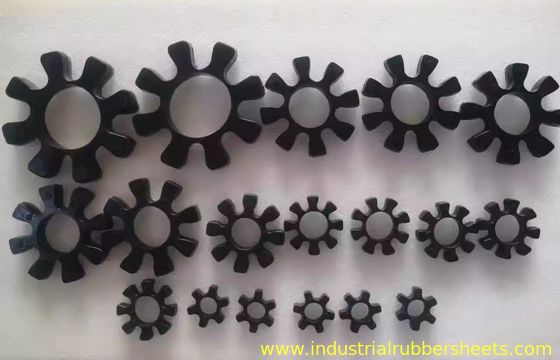

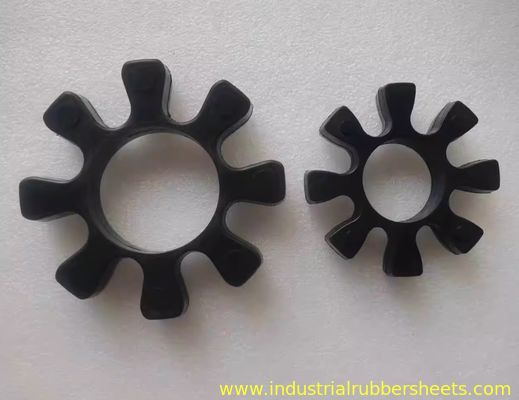

Резиновая соединительная звездочка OMT, резиновая звездочка, соединительная звездочка

резиновый материал черного цвета

R42, OD42 мм x ID19 мм x T14 мм

R62, OD59 мм x ID29 мм x T16 мм

R82, OD78 мм x ID31 мм x T18 мм

R103, OD99 мм x ID42 мм x T21 мм

R132, OD132 мм x ID64 мм x T26 мм

1. Восьмиугольная муфта OTM (кулачковая муфта / муфта типа «цветок сливы»)

• Конструктивные особенности: Состоит из двух металлических полумуфт с выпуклыми лепестками (обычно 8 лепестков, образующих восьмиугольную форму) и центральной резиновый эластомер (вставка типа «цветок сливы»).

• Принцип работы: Крутящий момент передается через резиновую вставку типа «цветок сливы» между лепестками, используя эластичность резины для:

  • Поглощения ударов и вибраций.

  • Компенсации несоосности: Допускает небольшие осевые, радиальные и угловые смещения.

  • Обеспечения электроизоляции.

• Применение: Широко используется в приводных системах для насосов, вентиляторов, компрессоров, двигателей, коробок передач и т. д.

2. Основной компонент: резиновый демпфирующий блок / упругий элемент / вставка типа «цветок сливы»

• Функция: Основной демпфирующий элемент, напрямую влияющий на характеристики муфты.

• Названия: Обычно называется Вставка типа «цветок сливы» (из-за своей формы), Демпфирующий блок, Упругий элемент, или Демпфирующее кольцо.

• Материал: Обычно Полиуретан (PU) или Нитрильный каучук (NBR):

  • Полиуретан (PU): Износостойкий, устойчивый к разрыву, высокая грузоподъемность (наиболее распространенный).

  • Нитрильный каучук (NBR): Отличная маслостойкость (подходит для маслянистых сред).

• Идентификация модели:

  • R42, R62, R82, R103, R132 и т. д. являются моделями спецификаций вставки типа «цветок сливы».

  • Числа обычно указывают размер муфты или диапазон диаметра отверстия (единица измерения: мм), для которого они предназначены.

3. Справочник по распространенным моделям и спецификациям вставок типа «цветок сливы»

Ниже приведены типичные спецификации для распространенных моделей (Примечание: Стандарты могут незначительно отличаться у разных производителей. Всегда проверяйте по физическим измерениям или по таблице выбора производителя!):

4. Ключевые моменты при покупке и замене

1. Определите исходную модель:

   • Снимите старую вставку и проверьте штампованную модель (например, R42).

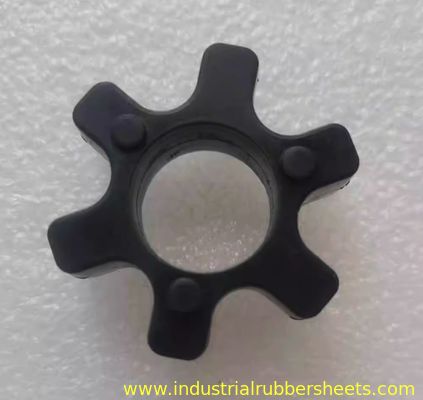

   • Измерьте основные размеры: наружный диаметр (OD), внутренний диаметр (ID), толщина (H), количество лепестков (обычно 6 или 8).

2. Соответствие спецификациям муфты:

   • Модель вставки ДОЛЖНА соответствовать модели корпуса муфты.

3. Учитывайте условия эксплуатации:

   • Крутящий момент и скорость: Убедитесь, что вставка может выдержать нагрузку.

   • Окружающая среда: Выбирайте NBR для маслянистых условий; износостойкий PU для общего использования.

   • Температура: Подтвердите температурную устойчивость резины.

4. Бренд и качество:

   • Детали OEM обеспечивают наилучшую совместимость. Известные бренды (например, R+W, KTR, Lovejoy, OTM) обеспечивают более высокую надежность.

5. Этапы замены (упрощенные)

1. Остановите оборудование и отключите питание (безопасность прежде всего).

2. Снимите защитный кожух муфты.

3. Ослабьте болты муфты.

4. Снимите старую вставку и очистите сопрягаемые поверхности.

5. Вставьте новую вставку типа «цветок сливы» в лепестки одной полумуфты.

6. Совместите другую полумуфту и аккуратно соедините.

7. Затяните болты по диагонали до указанного крутящего момента.

8. Установите защитный кожух.

Резюме

• Восьмиугольные муфты OTM полагаются на вставки типа «цветок сливы» (например, R42/R62/R82/R103/R132) для амортизации.

• Точно подбирайте модель и размеры при замене, учитывая эксплуатационные потребности.

• Приобретайте вставки через официальные каналы или свяжитесь с поставщиками OTM с параметрами для закупки.

Пожалуйста, предоставьте размеры вашей старой детали или модель вашего оборудования для точного подтверждения спецификации вставки!
