NM50 - соединение полиуретана 265 резиновое для насоса, вентилятора, компрессора, корабля

Муфта NM50-265, резиновая муфта, полиуретановая муфта для насосов, вентиляторов, компрессоров, транспортных средств, транспортного оборудования

Структура и состав

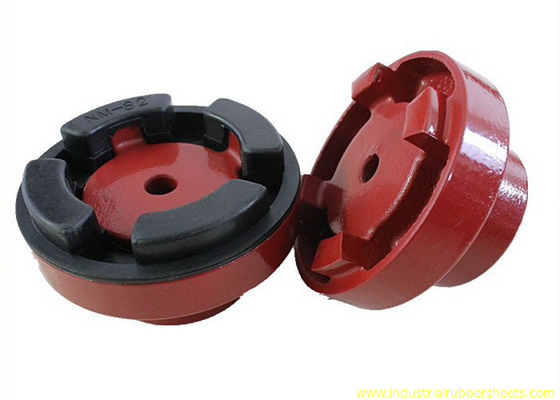

• Резиновая муфта типа NM в основном состоит из двух чугунных полумуфт и промежуточного резинового эластомера.

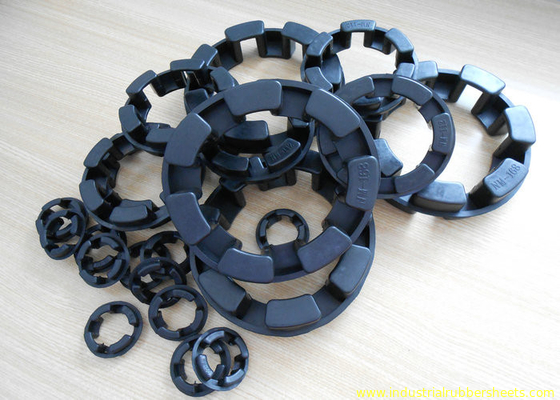

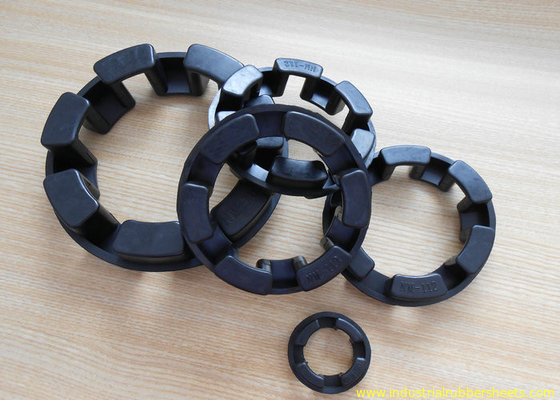

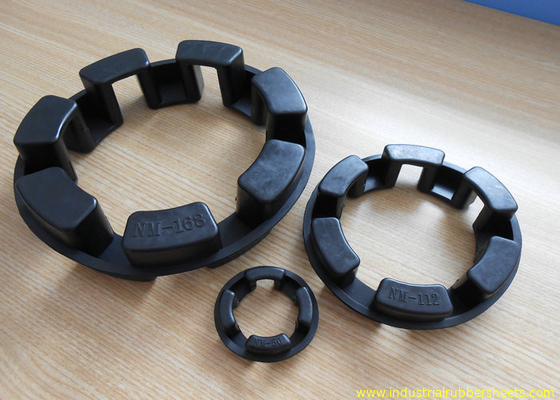

• Резиновый эластомер, а именно "паук резиновой муфты NM", имеет форму паука, обычно с несколькими когтеобразными структурами, которые могут соответствовать выпуклым зубьям полумуфт, играя роль в соединении и передаче крутящего момента.
• "Резиновый элемент NM" относится к резиновым компонентам, составляющим эластомер, которые являются ключевыми деталями для реализации эластичной функции муфты. Они обычно изготавливаются из специально разработанной синтетической резины, такой как нитрильный каучук (NBR).

Характеристики и преимущества

• Хорошая эластичность и амортизация: Он может эффективно поглощать и смягчать вибрации и удары, возникающие во время работы оборудования, уменьшать повреждения оборудования, продлевать срок службы оборудования и в то же время снижать шум и улучшать комфорт рабочей среды.
• Маслостойкость и коррозионная стойкость: Резиновые материалы, такие как нитрильный каучук, обладают отличной маслостойкостью, кислотостойкостью и щелочестойкостью, а также устойчивостью к химической коррозии. Они могут сохранять стабильные характеристики в суровых рабочих условиях и противостоять эрозии от масел, кислот, щелочей и других химических растворителей.
• Высокая износостойкость: Обладает высокой износостойкостью и не подвержен износу, старению и другим проблемам даже при длительном и частом использовании, что обеспечивает эффективность и стабильность передачи муфты.
• Простая установка: Конструкция относительно проста, а установка и разборка легки, что удобно для технического обслуживания и капитального ремонта оборудования и может сэкономить время и трудозатраты.
• Способность компенсировать несоосность валов: Может компенсировать осевые, радиальные и угловые отклонения, возникающие во время установки и работы оборудования, позволяя оборудованию нормально работать в определенном диапазоне отклонений, повышая точность установки и эксплуатационную надежность оборудования.

Области применения

• Насосное оборудование: Такое как центробежные насосы, шестеренные насосы, винтовые насосы и т. д., используемые для соединения вала насоса и вала двигателя, передачи мощности, эффективно смягчая вибрации и удары, возникающие во время работы насоса.
• Вентиляторное оборудование: Включая центробежные вентиляторы, осевые вентиляторы и т. д., которые могут снизить вибрацию и шум во время работы вентилятора и обеспечить стабильную работу вентилятора.
• Компрессоры: Такие как воздушные компрессоры, холодильные компрессоры и т. д., могут выдерживать высокие крутящие моменты и прерывистые нагрузки во время работы компрессора, защищая оборудование от повреждений.
• Транспортное оборудование: В транспортном оборудовании, таком как конвейеры, лифты, краны и т. д., это может обеспечить плавную передачу мощности и адаптироваться к различным условиям работы.
• Другое промышленное оборудование: Он также широко используется в различном промышленном оборудовании, таком как смесители, дробилки, редукторы, печатные машины, текстильные машины и т. д., играя роль в соединении и передаче.

Основные характеристики

Муфта NM

• Тип NM точно производится из специально разработанной синтетической резины с 2 аналогичными корпусами из чугуна
• Чугунные фланцы:
  • Предназначены не только для передачи мощности, но и для защиты гибкой резины
• Гибкая резина:Применение для насосов, вентиляторов, компрессоров, транспортных средств, транспортного оборудования, строителей, бетономешалок, тракторов, трансмиссионных машин, металлообрабатывающих станков, роликов и всех других трансмиссий
  • Изготовлены из резины, а стальные сердечники вставлены в зубья, чтобы обеспечить превосходную долговечность и производительность муфты
  •
• Особенности:

• Экономичное и практичное использование
• Тихая и плавная работа
• Простая установка и обслуживание
• Доступно для машин с высоким крутящим моментом и прерывистой работой
• Характеристики синтетической резины: надлежащая эластичность и устойчивость к демпфированию, маслам, кислотам и щелочам



• Технические характеристики:

  1: с сертификатом CE
  2: полная проверка качества перед поставкой
  3: OEM приветствуется
  4: богатый опыт точного литья

• материал	CSM/SBR, NBR
  цвет	черный.
  поверхность	гладкая
  прочность на растяжение	12 МПа
  твердость	80 Shore A
  удлинение	400%
  плотность	1,25 г/см3
  упругость при ударе	>25%
  прочность на разрыв	35 кН/м
  рабочая температура	100oC


  стандартный размер:
  NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265

•

  стандартный размер для полиуретановой муфты:
  GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
  MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
  HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
  L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
  FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R


  стандартный размер для резиновой муфты:
  Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
  HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
  L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
  NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
  Шестерня 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
  специальный размер, изготовление литья по чертежам покупателя
  ***при запросе, пожалуйста, подтвердите номер продукта и количество***

•
