Настраиваемая резиновая муфта для соединительной крестовины в R82 OD78 мм x ID31 мм x T18 мм черного цвета
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | 3A Rubber |
| Сертификация | ISO9001 |
| Номер модели | 3А2006 |
| Количество мин заказа | 10 штук |
| Цена | USD10.00 |
| Упаковывая детали | Упаковка в мешки и картонные пакеты |
| Время доставки | 7-15 дней после получения оплаты покупателя |
| Условия оплаты | L/C, D/P, T/T, Western Union, Moneygram |
| Поставка способности | 100000kgs/month |
Подробная информация о продукте
| Материал | Резина | Цвет | Черный |
|---|---|---|---|
| Приложение | Вставка в металлическую муфту | Тип | OMT R42-132 |
| Упаковка | в картонных коробках | Поверхность | гладкий |
| Максимальный крутящий момент | 4 N.m | Устойчивость к озону | Хороший |
| Предел прочности | 20 МПа | Устойчивость к ультрафиолетовому излучению | Хороший |
| Стандартный или нестандартный | Стандартный | Долговечность | Высокий |
| Твердость | 70-80 берег а | Устойчивость к истиранию | Высокий |
| форма | Муфта | Химическая стойкость | Отличный |
| Маслостойкость | Хороший | ||
| Выделить | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Характер продукции

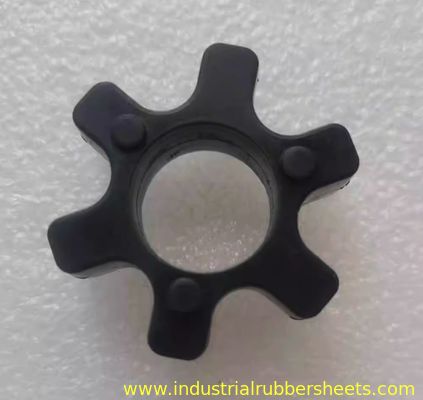

Настраиваемая резиновая муфта для соединительной крестовины
R82 OD78мм × ID31мм × T18мм черного цвета
Резиновая соединительная муфта OMT, также известная как резиновая крестовина или соединительная крестовина, доступна из черного резинового материала.

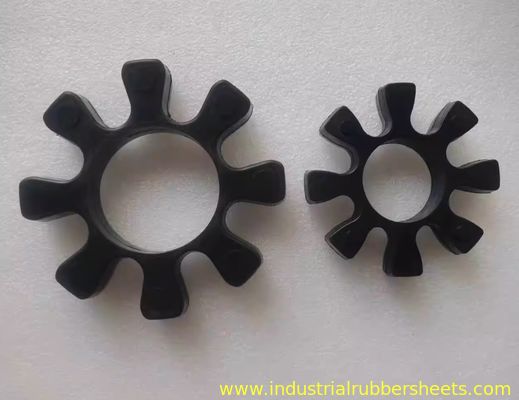

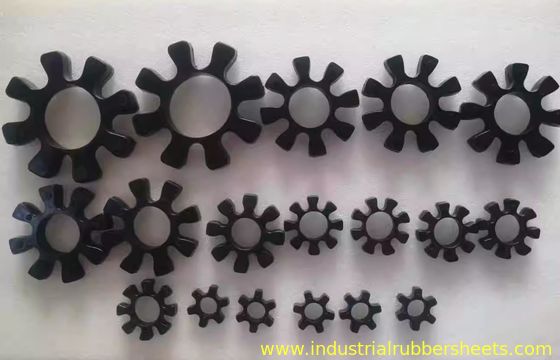

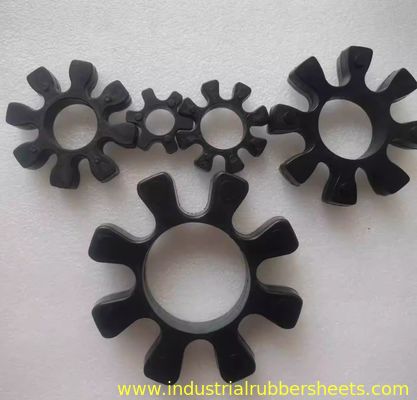

Доступные размеры:
- R42, OD42мм × ID19мм × T14мм
- R62, OD59мм × ID29мм × T16мм
- R82, OD78мм × ID31мм × T18мм
- R103, OD99мм × ID42мм × T21мм
- R132, OD132мм × ID64мм × T26мм
Восьмиугольная муфта OTM (муфта с челюстями/муфта «цвет сливы»)
Конструктивные особенности

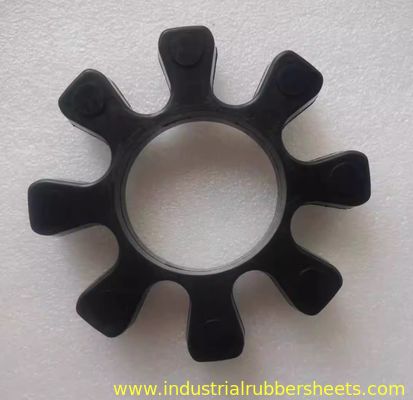

Состоит из двух металлических полумуфт с выпуклыми лепестками (обычно 8 лепестков, образующих восьмиугольную форму) и центрального резинового эластомера (подушечка из цветка сливы).
Принцип работы
Крутящий момент передается через резиновую подушечку сливы между лепестками, используя эластичность резины для:
- Поглощают удары и вибрацию
- Компенсация несоосности: компенсирует незначительные осевые, радиальные и угловые смещения.
- Обеспечьте электрическую изоляцию
Приложения
Широко используется в системах привода насосов, вентиляторов, компрессоров, двигателей, редукторов и другого промышленного оборудования.
Основной компонент: резиновый блок подушки/эластичный элемент
Функция
Основной демпфирующий элемент, напрямую влияющий на характеристики сцепления. Также известна как подушечка «Цветок сливы» (из-за своей формы), «Блок подушки», «Эластичный элемент» или «Кольцо подушки».
Варианты материалов
- Полиуретан (ПУ):Износостойкий, устойчивый к разрыву, высокая нагрузочная способность (наиболее распространенный)
- Нитриловый каучук (NBR):Отличная маслостойкость (подходит для масляных сред)
Идентификация модели
В спецификациях моделей (например, R42, R62, R82, R103, R132) обычно указывается размер муфты или диапазон диаметров отверстий (единицы измерения: мм), для которых они предназначены.
Общие модели и характеристики подушечек Plum Blossom Pad
Примечание. Стандарты могут незначительно отличаться у разных производителей. Всегда проверяйте с помощью физических измерений или таблицы выбора производителя!
| Модель колодки | Типичный диаметр отверстия. Диапазон (мм) | Подходящий размер муфты/диапазон крутящего момента |
|---|---|---|
| Р42 | ≈ 20 - 30 | Маленькие муфты, низкий крутящий момент |
| Р62 | ≈ 25 - 40 | Муфты малого и среднего размера |
| Р82 | ≈ 40 - 60 | Средние муфты |
| Р103 | ≈ 50 - 75 | Муфты среднего и большого размера |
| Р132 | ≈ 70 - 100+ | Большие муфты, высокий крутящий момент |
Ключевые моменты для покупки и замены
- Определите исходную модель:Снимите старую колодку и проверьте штампованную модель (например, R42). Измерьте основные размеры: внешний диаметр (OD), внутренний диаметр (ID), толщину (H), количество лепестков (обычно 6 или 8).
- Характеристики спичечной муфты:Модель колодки ДОЛЖНА соответствовать модели корпуса муфты.
- Учитывайте условия эксплуатации:Убедитесь, что колодка соответствует требованиям по крутящему моменту и скорости. Выбирайте NBR для масляных условий; износостойкий ПУ общего назначения. Подтвердите температурную устойчивость резины.
- Бренд и качество:OEM-запчасти обеспечивают лучшую совместимость. Авторитетные бренды (например, R+W, KTR, Lovejoy, OTM) обеспечивают более высокую надежность.
Этапы замены (упрощенно)
- Выключите оборудование и отключите питание (безопасность превыше всего).
- Снимите защиту муфты.
- Ослабьте стяжные болты.
- Снимите старую колодку и очистите сопрягаемые поверхности.
- Вставьте новую подушечку сливы в лепестки одной полумуфты.
- Выровняйте другую полумуфту и осторожно сожмите ее.
- Затяните болты по диагонали с указанным моментом затяжки.
- Переустановите защиту.
Краткое содержание
В восьмиугольных муфтах OTM для амортизации используются подушечки сливового цвета (например, R42/R62/R82/R103/R132). Точное соответствие модели и размеров при замене с учетом эксплуатационных потребностей. Приобретайте колодки по официальным каналам или свяжитесь с поставщиками OTM и сообщите параметры для закупки.
Пожалуйста, укажите размеры вашей старой детали или модели вашего оборудования для точного подтверждения спецификации колодки!
