Настраиваемая резиновая муфта-паук с размерами OD78мм x ID31мм x T18мм для высокой прочности и отличной химической стойкости
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | 3A Rubber |
| Сертификация | ISO9001 |
| Номер модели | 3А2006 |
| Количество мин заказа | 10 штук |
| Цена | USD10.00 |
| Упаковывая детали | Упаковка в мешки и картонные пакеты |
| Время доставки | 7-15 дней после получения оплаты покупателя |
| Условия оплаты | Л/К, Д/П, Т/Т, западное соединение |
| Поставка способности | 100000kgs/month |
Подробная информация о продукте
| Материал | Резина | Цвет | Черный |
|---|---|---|---|
| Приложение | Вставка в металлическую муфту | Тип | OMT R42-132 |
| Упаковка | в картонных коробках | Поверхность | Гладкий |
| Макс. крутящий момент | 4 N.m | Устойчивость к озону | Хороший |
| Предел прочности | 20 МПа | устойчивость к ультрафиолетовому излучению | Хороший |
| Стандартный или нестандартный | Стандарт | Долговечность | Высокий |
| Твердость | 70-80 берег а | Устойчивость к истиранию | Высокий |
| Форма | Муфта | Химическая стойкость | Отличный |
| Маслостойкость | Хороший | ||
| Выделить | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Характер продукции

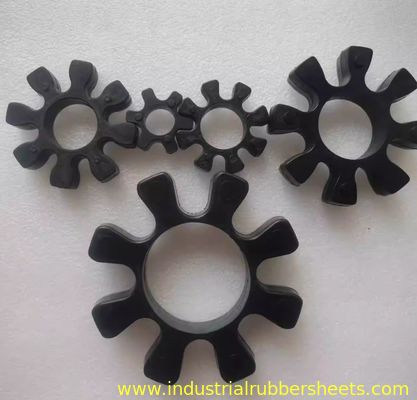

Настраиваемая резиновая муфта для паука муфты R82 OD78мм x ID31мм x T18мм черного цвета

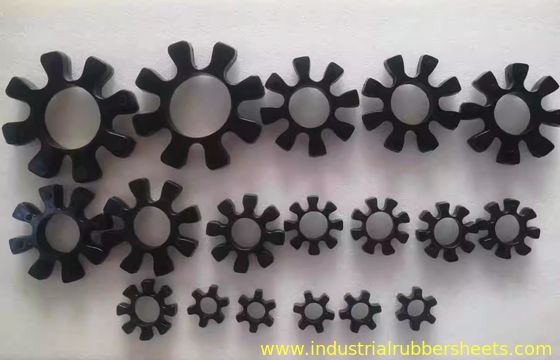

Резиновая муфта-паук OMT, резиновый паук, муфта-паук из черной резины. Доступны в нескольких размерах:
- R42, OD42мм x ID19мм x T14мм
- R62, OD59мм x ID29мм x T16мм
- R82, OD78мм x ID31мм x T18мм
- R103, OD99мм x ID42мм x T21мм
- R132, OD132мм x ID64мм x T26мм
Восьмиугольная муфта OTM (муфта с кулачковым зацеплением / муфта с лепестковым зацеплением)
Конструктивные особенности: Состоит из двух металлических полумуфт с выпуклыми выступами (обычно 8 выступов, образующих восьмиугольную форму) и центрального резинового эластомера (лепестковая прокладка).
Принцип работы: Крутящий момент передается через резиновую лепестковую прокладку между выступами, используя эластичность резины для:
- Поглощения ударов и вибрации
- Компенсации несоосности: Принимает небольшие осевые, радиальные и угловые смещения
- Обеспечения электрической изоляции
Применение: Широко используется в приводных системах насосов, вентиляторов, компрессоров, двигателей, редукторов и т. д.
Основной компонент: Резиновая демпфирующая вставка / Упругий элемент / Лепестковая прокладка
Функция: Основной демпфирующий элемент, напрямую влияющий на производительность муфты.
Названия: Обычно называется лепестковой прокладкой (из-за формы), демпфирующей вставкой, упругим элементом или демпфирующим кольцом.
Материал: Обычно полиуретан (ПУ) или нитрильный каучук (NBR):
- Полиуретан (ПУ): Износостойкий, разрывостойкий, высокая нагрузочная способность (наиболее распространенный)
- Нитрильный каучук (NBR): Отличная маслостойкость (подходит для маслянистых сред)
Идентификация модели: R42, R62, R82, R103, R132 и т. д. являются моделями спецификаций лепестковой прокладки. Цифры обычно указывают на размер муфты или диапазон диаметра отверстия (единица измерения: мм), для которых они предназначены.
Распространенные модели и спецификации лепестковых прокладок
Ниже приведены типичные спецификации для распространенных моделей (Примечание: стандарты могут незначительно отличаться у разных производителей. Всегда проверяйте по фактическим измерениям или по таблице подбора производителя!):
| Модель прокладки | Типичный диапазон диаметров отверстия (мм) | Подходящий размер муфты / диапазон крутящего момента |
|---|---|---|
| R42 | ≈ 20 - 30 | Малые муфты, низкий крутящий момент |
| R62 | ≈ 25 - 40 | Малые и средние муфты |
| R82 | ≈ 40 - 60 | Средние муфты |
| R103 | ≈ 50 - 75 | Средние и большие муфты |
| R132 | ≈ 70 - 100+ | Большие муфты, высокий крутящий момент |
Ключевые моменты для покупки и замены
- Определите оригинальную модель: Снимите старую прокладку и проверьте маркировку модели (например, R42). Измерьте ключевые размеры: наружный диаметр (OD), внутренний диаметр (ID), толщину (H), количество выступов (обычно 6 или 8).
- Соответствие спецификациям муфты: Модель прокладки ДОЛЖНА соответствовать модели корпуса муфты.
- Учитывайте условия эксплуатации: Убедитесь, что прокладка выдерживает нагрузку. Выбирайте NBR для маслянистых сред; износостойкий ПУ для общего использования. Подтвердите температурную стойкость резины.
- Бренд и качество: Оригинальные детали (OEM) обеспечивают наилучшую совместимость. Известные бренды (например, R+W, KTR, Lovejoy, OTM) обеспечивают более высокую надежность.
Этапы замены (упрощенно)
- Остановите оборудование и отключите питание (безопасность прежде всего)
- Снимите защитный кожух муфты
- Ослабьте болты муфты
- Снимите старую прокладку и очистите сопрягаемые поверхности
- Вставьте новую лепестковую прокладку в выступы одной полумуфты
- Совместите другую полумуфту и аккуратно соедините
- Затяните болты по диагонали с предписанным моментом
- Установите защитный кожух
Резюме
Восьмиугольные муфты OTM используют лепестковые прокладки (например, R42/R62/R82/R103/R132) для амортизации. При замене точно подбирайте модель и размеры, учитывая эксплуатационные потребности. Приобретайте прокладки через официальные каналы или обращайтесь к поставщикам OTM с параметрами для закупки.
Пожалуйста, предоставьте размеры вашей старой детали или модель вашего оборудования для точного подтверждения спецификации прокладки!
